技術信息

OMEGA提供的帶內置鎳鋅鐵氧體磁芯的熱電偶和RTD連接器可在需要抑制 電磁干擾（通常稱為EMI）的時候使用。抑制EMI已成為儀器和控件領域非常 關注的一個問題。這一點在處理和傳輸電氣數據以及來自傳感器（例如熱電 偶、熱敏電阻和RTD）的信號方面尤為重要。這是因?yàn)閷?dǎo)線、延長線和信號 線通常都會用作天線。OMEGA在我們新的OMEGA鐵氧化連接器中提供了一 系列鎳鋅鐵氧化磁芯。這樣，用戶就可以降低“天線效應”，這種效應會導 致不想要的信號進入儀器和控件。

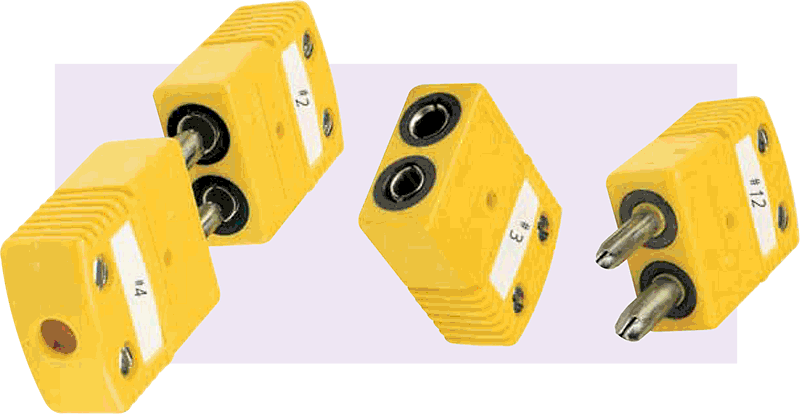

鐵氧化連接器

任何鐵氧化磁芯的效率都與所選材料、磁芯上纏繞的線圈數以及電線的總 長度有關。此處所列的OMEGA鐵氧化連接器適用于許多常規應用場合。 使用其他鐵氧化磁芯以及選擇特定的鐵氧化磁芯材料，將會顯著改進EMI抑 制。雖然OMEGA鐵氧化連接器適用于許多應用場合，但EMI抑制量仍會因 應用場合而異。

對于標準OMEGA鐵氧化連接器可能難以應對的應用，請咨詢廠家。

注：小型的公連接器以及標準型的公和母連接器中內置了鐵氧化磁芯。

OMEGATM 盤裝儀表和控制器

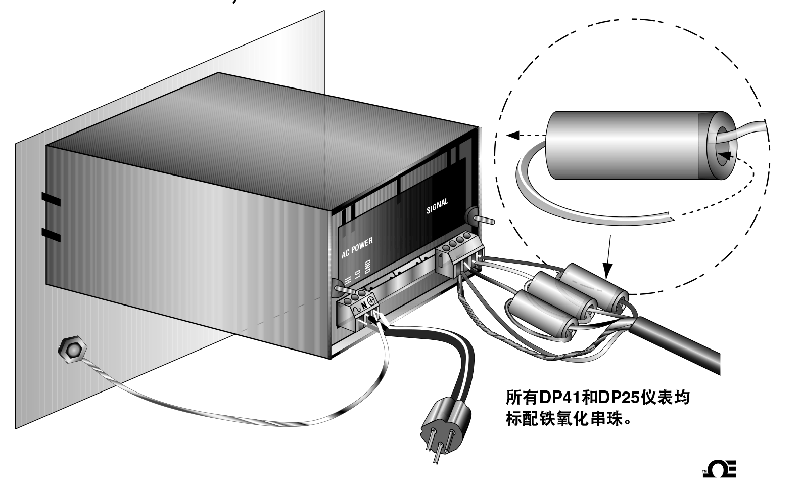

1) OMEGA盤裝儀表和控制器應安裝在金屬面板內，金屬面板應該接地。 （標準的支架面板可自O(shè)MEGA 購買。在電磁輻射極強的 環境內，屏蔽的EMI機柜可增強保護。）
2) 切勿在同一個線管內使用信號線和電源。
3) 每當出現電磁兼容性問題時，請務必使用屏蔽電纜完成所有輸入 和輸出，（OMEGA Engineering可提供各種屏蔽信號線。） 將屏蔽層連接到模擬信號接地（如適用）或接地。
4) 在靠近儀表的每根信號輸入線上安裝一個 （或多個）鐵氧化串珠。

Omega的政策是， 每當有可能獲得改進時， 都會不斷進行更改， 而不是型號更改。 這能讓我們的客戶 獲得新技術和工程設計。
