- 熱電偶探頭的形狀易于控制，且方 便接觸被測物體。探頭類型可更換，以 適應多種應用。探頭護套（外護套）通 過內部接地片鏈路接地。
- 連接探頭和熱電偶線的連接器是一 種標準雙端子快速脫開型連接器（微型 或標準尺寸）。連接在連接器上的外部 金屬接地片提供連續的噪聲旁路電路， 并增加組件的機械強度。
- 絞合/屏蔽熱電偶線帶有內置排擾線， 在探頭組件和測量儀器之間提供噪聲接 地鏈路。
方便應用
探頭組件的設計易于操作，可提高機械 完整性，并可讓用戶無障礙地查看被測 物體。30度的折角是OMEGA的獨有設 計，可提高使用性能（見圖2）。探頭 組件帶色標，以識別熱電偶材料，可提 供多種直徑和長度的探頭護套。
探頭長度有6、12、18和24"，直徑從 0.040到0.25"。探頭護套材料為304不 銹鋼或鉻鎳鐵合金。
連接器通過 外部接地片提供探頭到熱電 偶線的接地連通性。極化連接器插腳可 實現與探頭組件的快速連接或斷開。連 接器具有可拆卸的書寫窗。這一功能為 業內獨有，可在多測量應用中明確標識 熱電偶組件。
問題解答
用戶常常無法預測溫度讀數過程中會出 現哪些電氣噪聲源。典型的溫度測量都 在電氣噪聲環境中進行。
在實驗室中，過程是在準確的溫度過渡 點進行控制的，電氣噪聲可能從攪拌 器、烘箱、加熱元件和電源等噪聲源引 入。這種噪聲的接地對精確的溫度傳感 至關重要。本熱電偶系統可將擾動噪聲 信號接地。

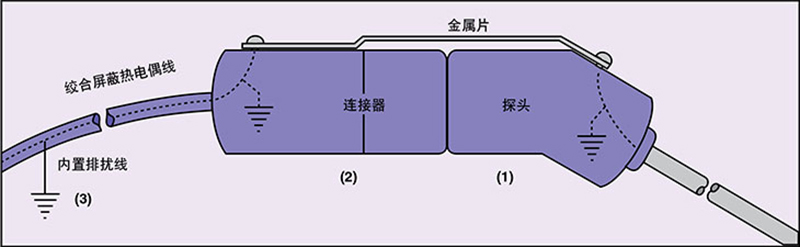

圖1：從探頭到測試儀器的連續接地
自動波峰焊接過程中，必須精確控制焊 料槽溫度，以保證得到正確的焊接，且 對印刷電路板上敏感元件不造成損壞。 通常情況下，熱傳感系統位于產生電氣 噪聲的設備前面，如電機和焊機。該系 統獨特的正極噪聲接地通路可消除所產 生的噪聲的影響。
在高噪聲應用中，如環境控制、空調、 熱處理和鑄造操作，精確穩定的控制 要求在關鍵溫度測量過程中進行噪聲
消除。通過將電氣噪聲無害地旁路到 地，OMEGA熱電偶系統可提供所需的穩定讀數。
這種易于組裝、方便使用的系統可以 輕而易舉地應付工業、移動、現場和 實驗室應用中遇到的噪聲環境。

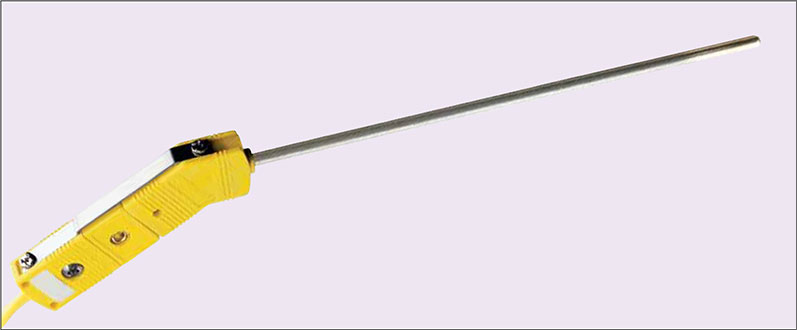

圖2：平衡系統元件包括：熱電偶探頭、連接器和熱電偶線。 熱電偶探頭具有30度折角，為OMEGA獨有特性，并帶有對接母連接器和電纜夾。
