溫度范圍

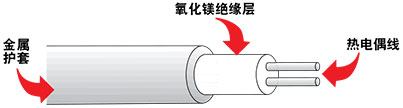

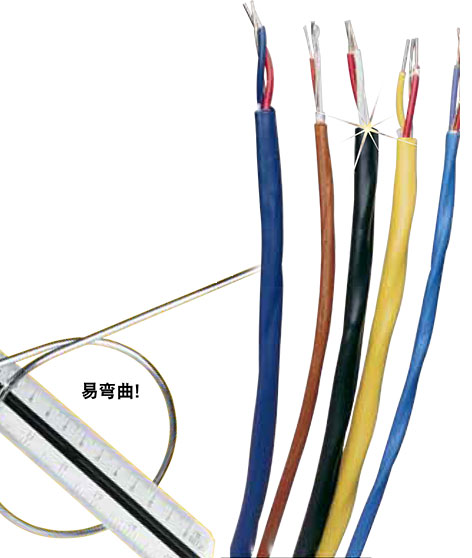

OMEGACLAD™是由緊密的MgO絕緣層、熱電偶線 和金屬護套三個部分構成的系統。有四個因素決定 OMEGACLAD™組件的可用工作溫度。

  • ? 護套材料的特性
  • ? 熱電偶組件的直徑和構造
  • ? 熱電偶線的范圍（見誤差表）
  • ? 絕緣層的最高工作溫度。在使用MgO 絕緣層的情況下，最高工作溫度超過 1650?C (3000?F)
護套材料的規格
材料 熔點 (?C/?F) 連續 最高溫度 (?C/?F) 抗張強度
@93?C (200?F) @ 537?C (1000?F)
304 SS 1405/2560 900/1650 68,000 15,000
310 SS 1405/2560 1150/2100 75,000 27,500
316 SS 1370/2500 925/1700 75,000 23,000
321 SS 1400/2550 870/1600 70,000 17,000
Inconel* 1400/2550 1150/2100 39,000 5,000

*僅用于氧化、真空或惰性環境

導體尺寸等效關系
線規
AWG
SWG
 線規 號
AWG
SWG
英寸
mm
 英寸
mm
 英寸
mm
 英寸
mm
0 0.3249 8.25 0.324 8.23 23 0.0226 0.574 0.024 0.610
1 0.2893 7.35 0.300 7.62 24 0.0201 0.511 0.022 0.559
2 0.2576 6.54 0.276 7.01 25 0.0179 0.455 0.020 0.508
3 0.2294 5.83 0.252 6.40 26 0.0159 0.404 0.0180 0.457
4 0.2043 5.19 0.232 5.89 27 0.0142 0.361 0.0164 0.417
5 0.1819 4.62 0.212 5.38 28 0.0126 0.320 0.0148 0.376
6 0.1620 4.11 0.192 4.88 29 0.0113 0.287 0.0136 0.345
7 0.1443 3.67 0.176 4.47 30 0.0100 0.254 0.0124 0.315
8 0.1285 3.26 0.160 4.06 31 0.0089 0.226 0.0116 0.295
9 0.1144 2.91 0.144 3.66 32 0.0080 0.203 0.0108 0.274
10 0.1019 2.59 0.128 3.25 33 0.0071 0.180 0.0100 0.254
11 0.0907 2.30 0.116 2.95 34 0.0063 0.160 0.0092 0.234
12 0.0808 2.05 0.104 2.64 35 0.0056 0.142 0.0084 0.213
13 0.0720 1.83 0.092 2.34 36 0.0050 0.127 0.0076 0.193
14 0.0641 1.63 0.080 2.03 37 0.0045 0.114 0.0068 0.173
15 0.0571 1.45 0.072 1.83 38 0.0040 0.102 0.0060 0.152
16 0.0508 1.29 0.064 1.63 39 0.0035 0.089 0.0052 1.32
17 0.0453 1.15 0.056 1.42 40 0.0031 0.079 0.0048 0.122
18 0.0403 1.02 0.048 1.22 41 0.0028 0.071 0.0044 0.112
19 0.0359 0.912 0.040 1.02 42 0.0025 0.064 0.0040 0.102
20 0.0320 0.813 0.036 0.914 43 0.0022 0.056 0.0036 0.091
21 0.0285 0.724 0.032 0.813 44 0.0020 0.051 0.0032 0.081
22 0.0253 0.643 0.028 0.711 45 0.0018 0.046 0.0028 0.071
AWG =美國線規 SWG =（英國）標準 線規 若要從AWG轉換到SWG：從相應的AWG確定以英寸為單位的線徑。
若要將30 AWG轉換為SWG，確定30 AWG的直徑為0.0100"，等同于33 SWG。
OMEGACLAD™的上限溫度[?C (?F)]與護套直徑的關系
金屬護套 熱電偶 直徑
0.020"
0.5 mm
0.032"
0.8 mm
0.040"
1.0 mm
0.062"
1.6 mm
0.093"
2.4 mm
0.125"
3.2 mm
0.188"
4.8 mm
0.250"
6.3 mm

J

 260 (500) 260 (500) 260 (500) 440 (825) 480 (900) 520 (970) 620 (1150) 720 (1300)

K & N

700 (1290) 700 (1290) 700 (1290) 920 (1690) 1000 (1830) 1070 (1960) 1150 (2100) 1150 (2100)

E

 300 (570) 300 (570) 300 (570) 510 (950) 580 (1075) 650 (1200) 730 (1350) 820 (1510)

T

 260 (500) 260 (500) 260 (500) 260 (500) 260 (500) 315 (600) 370 (700) 370 (700)
有保護的裸線熱電偶的上限溫度[?C (?F)]與線徑的關系
T/C
型
Wire Size
8 AWG 0.128"
14 AWG 0.064"
20 AWG 0.032"
24 AWG 0.020"
28 AWG 0.013"
30 AWG 0.010"
36 AWG 0.005"

J

760 (1400) 590 (1100) 480 (900) 370(700) 370(700) 320 (600) 315(590)

K

1260 (2300) 1090 (2000) 980 (1800) 870 (1600) 870 (1600) 760 (1400) 590 (1100)

E

870 (1600) 650 (1200) 540 (1000) 430 (800) 430 (800) 370 (700) 320 (600)

T

370 (700); 370 (700) 260 (500) 200 (400) 200 (400) 150 (300)

RX/SX

200 (400) 200 (400) 200 (400) 200 (400) 200 (400) 150 (300)

N

1260 (2300) 1090 (2000) 980(1800) 980(1800) 980(1800) 870 (1600)

CX

472 (800) 472 (800) 472 (800) 472 (800) 472 (800) 400 (752)
