裸露熱電偶線或接地接點熱電偶
在空氣中時間常數* 與總外徑的比較

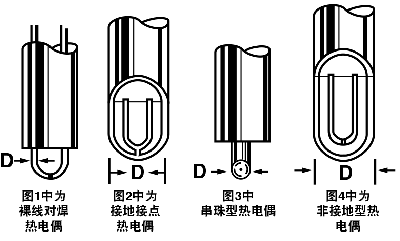

圖1和圖2中所示為室溫、大氣壓力下、空氣流動速度為每秒20 m (65')條件下在空氣中為熱電偶計算的時間常數。

對于串珠形熱電偶和非接地接點熱電偶（圖3或圖4），把時間常數乘以1.5。

用外露型對焊0.025 mm (0.001")直徑熱電偶線制成的熱電偶的時間常數=0.003秒。





*“時間常數”或“響應時間”定義為達到瞬間溫度變化的63.2%所需的時間。

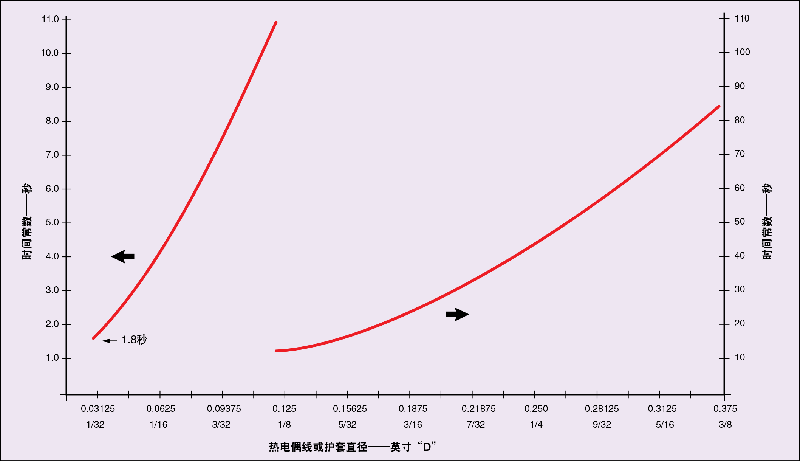

圖M：護套直徑為1?32" ~ 3?8"



注：這些比較適用于外露“對焊”型或“接地”接點熱電偶。如果熱電偶為“串珠”型或“非接地”型，時間常數將更大。這些時間只是近似值，提供它們 的目的只是為了比較。對于圖3與圖4中所示的連接點，將時間常數值乘以1.5。
