USB熱電偶探頭

從使用整卷熱電偶線制作連接點并將一端置于冰水中 的年代起，熱電偶已有很長的發展歷史。今天的熱電 偶都包裝齊備，通常帶有標準化連接器，并包含內置 式冷端補償。外露接點的一次升級是探頭的引入，探 頭保護連接點不受物理損壞，還允許在會損壞外露接 點的條件下進行溫度測量。探頭配備有標準化的連接 器，以方便互連。

即使探頭似乎是大多接觸式溫度測量的理想方案，但 它們?nèi)孕柽B接到儀表、記錄器、數據記錄儀或打印機 來測量、跟蹤和記錄溫度數據。在許多應用中，我們 非常需要將這些數據傳輸?shù)絇C中以進行分析、打印、 傳播和存檔。

作為溫度測量裝置和儀器的領先制造商，Omega Engineering用一系列探頭和連接器解決了這個問題， 它們具有USB接口，可直接插到PC上。自由匹配的 軟件包從這些裝置上讀取讀數并記錄數據。

產品

本文將說明實現與PC直接USB連接的三種Omega 產品。第一種是TJ-USB系列過渡連接熱電偶探頭， 第二種是RH-USB型傳感器，它結合了溫度和濕度傳 感器，最后一種是UTC-USB通用熱電偶連接器，用 于將標準熱電偶轉換成可接到計算機上的USB裝置。 下面完整地介紹每種產品及其功能。

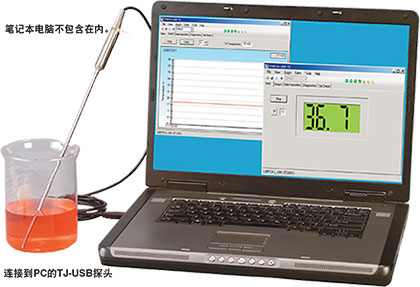

TJ-USB系列熱電偶探頭

多用途TJ-USB系列產品提供兩種不同的溫度范圍和 探頭材料、長度和直徑選擇，以適應多種不同的測量情況。

探頭導線是一根2米（6英尺）長的屏蔽USB電纜，可 以直接連接到PC。熱電偶線與銅導線之間堅固的過渡 連接保證了耐用性。請注意探頭和導線之間的小圓柱 段。其中包含了將熱電偶輸出轉換成USB格式的電子 部件。

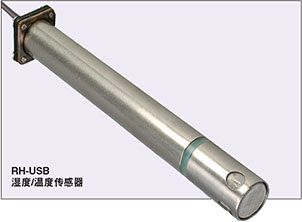

RH-USB濕度/溫度傳感器

RH-USB濕度/溫度傳感器設計用于相對濕度和溫度為 重要參數的應用。該裝置采用小巧的管狀設計，并帶 有安裝套件，非常適合墻壁或管道安裝。裝置上的一 根2米（6英尺）長USB電纜可將探頭直接連接到PC。 RH-USB傳感器出廠經過校準，以確保極好的靈敏度、 快速響應和穩定運行。

最后，“Data Log”（數據日志）選項卡 以表格形式顯示數據。這些數據可以在剛被收集時實時 顯示，也可以從保存的文檔中檢索。與圖形一樣，數據 表可以保存和打印。事實上，給定數據集合的視圖可以 在圖形和數據表之間自由切換。保存的文件與Excel電 子表格兼容，以便在需要其他分析時使用。

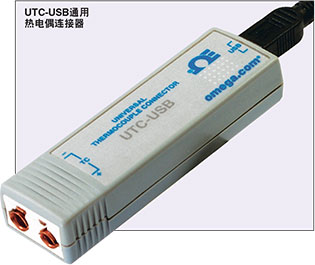

UTC-USB通用熱電偶連接器

為了滿足上述探頭不適合的應用或改造應用的需求， 或者只是為了您能使用已有的熱電偶，OMEGA設計制 造了UTC-US熱電偶連接器。這種新穎又實用的裝置可 接收來自9種類型的熱電偶的信號，通過所包含的一根 USB電纜將讀數傳輸給PC。UTC-USB提供自動冷端補 償。它還具有OMEGA獨有的專利通用輸入連接，可同 時適應標準和微型熱電偶連接器。所包含的軟件提供熱 電偶類型和單位選擇，將在下面詳細介紹。

TC中央測量和數據記錄軟件

上述產品都包含免費TC中央軟件包。裝有此程序的PC 可用作連接在USB端口上的任何兼容探頭或熱電偶的儀 表、圖表記錄器或數據記錄儀。使用USB集線器最多可 同時連接12個裝置。 該軟件提供通道配置屏幕來設置每個裝置。在此屏幕 上，可以給傳感器分配描述、名稱或ID；可以選擇單位 ?C或?F；設置上限報警和下限報警；如果需要，還可以 調整分度號。通過選擇“Channels”（通道）選項卡， 可以顯示每個傳感器的讀數和其它信息。最多可同時顯 示來自12個裝置的數據，每個顯示在自己的顯示面板 上。 “Chart”（圖形）選項卡可喚出一個屏幕，顯示圖形 化的數據。一個小控制面板可讓用戶選擇哪些通道出現 在圖形上、每個通道的線顏色、取樣間隔和圖形比例。 得到的數據圖形可以保存和打印。

總結

無論您是要從頭開始建造新系統、更新現有裝置，還是 只想將現有溫度和濕度測量計算機化，Omega生產的 這些USB兼容產品都提供了一個簡單又經濟的途徑，讓 您無需再混合使用儀表、記錄器和打印機，而是將所有 這些設備融合到集成且高效的PC結構中。在效率、效 用和便利性方面的收獲將使您后悔沒有早點使用。
