光纖溫度測量

光纖探頭是目前使用的比較有趣的溫度測量裝置之一。這是一家公司產品的運作方式。

光纖溫度傳感器基于砷化鎵（GaAs）的光吸收/透射特性。溫度變化對這種半導體晶體的影響是眾所周知和可預測的。在光纖溫度傳感器的測量端（見圖1）是一塊GaAs晶體。隨著晶體溫度的升高，其透射光譜（即未被吸收的光）轉移到更高的波長。在任何給定溫度下，在特定波長下透射基本上從0％跳躍到100％。這種跳躍稱為吸收位移（見圖2）。溫度和發生吸收位移的特定波長之間的關系是可預測的。

圖 1.
除此處所示的型號外，光纖溫度探頭還提供各種材料和性能規格，每種規格均可滿足特定的應用要求。

圖 2.
光纖溫度傳感器基于砷化鎵晶體半導體的吸收/透射特性工作。晶體溫度的升高會使其透射光譜向更高的波長移動，在特定波長下基本上從0％跳躍到100％。此處所示的三個溫度均以oC為單位。

為了理解吸收位移發生的原因，有必要研究半導體能帶隙的變化。該帶隙是指將材料中的電子從松弛的穩態撞擊到激發態所需的能量。隨著更多的熱量形式的能量進入晶體，帶隙變得更窄 - 需要額外的能量來激發電子。
光子進入晶體實際上就是激發了電子。如果光子攜帶足夠的能量使電子穿過間隙，它將被吸收。如果它沒有攜帶足夠的能量，則光子將被透射。光子的波長越短，攜帶的能量越多。因為隨著晶體溫度的增加，帶隙變窄，并且需要更少的能量來跳躍間隙，能量越來越少（波長越來越長）的光子被帶所吸收。效果是將吸收位移移動到更長的波長。因此，測量吸收位移的位置就可以得到晶體的溫度值。

光纖溫度探頭必須與其測量的材料接觸。接觸越緊密，晶體響應溫度變化的速度就越快。一個帶有介質鏡的微小砷化鎵晶體被粘合在一個劈開的光纖的一端（見圖3）。然后使用PTFE覆蓋整個組件，作為優異的緩沖劑。

探頭的另一端是不銹鋼ST型連接器，白光通過該連接器注入探頭。

光沿著探頭的光纖傳播，其中一些光被砷化鎵晶體吸收。介質鏡反射未被吸收的光，使其沿著探頭向下返回到耦合器，并被引導到光譜儀（見圖4）。

然后分析吸收位移的位置并將其與溫度相關聯。吸收位移的計算不依賴于信號強度；基本上，只有反射光特征是有意義的。因此，有助于光纖衰減的各種因素（例如，光纖長度、連接的數量、光纖直徑和成分、彎曲）不會造成任何嚴重的影響。此外，由于砷化鎵晶體的響應是普遍且恒定的，因此不需要探頭校準。

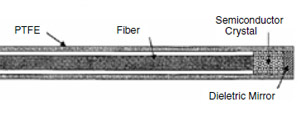

圖 3.
光纖溫度傳感器探頭由砷化鎵晶體和光纖一端的介質鏡和另一端的不銹鋼連接器組成。整個組件涂有PTFE作為緩沖劑。

圖 4.
白光源將光注入耦合器的一個分支中。該光從探頭的光纖傳播到砷化鎵，砷化鎵吸收其中的一部分。未被吸收的光被介質鏡反射并沿著探頭返回到耦合器，在那里它被引導到光譜儀。
